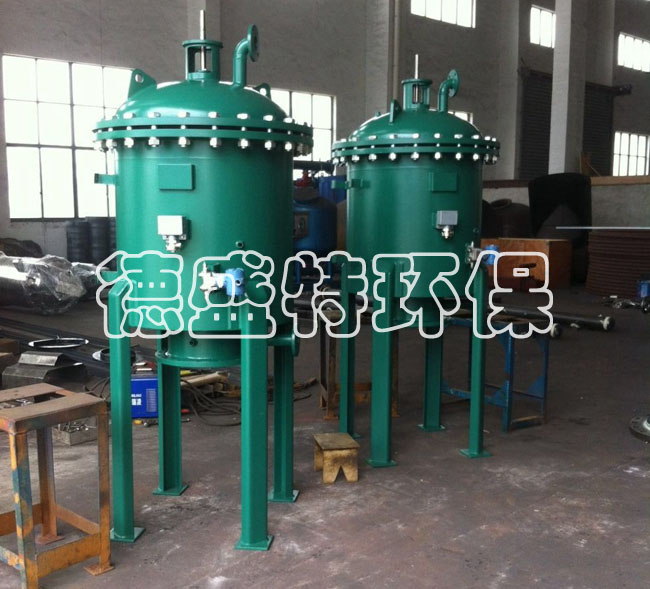

DST-ZQX400立式自清洗過濾器
適用于惡劣環境的全自動自清洗型過濾器，對于不同的使用要求可配備3500微米-300微米的濾網，過濾器的自清洗過程由一個壓差信號、時間來啟動。
服務熱線：0510-87890123 |
- 產品詳情
適用于惡劣環境的全自動自清洗型過濾器，對于不同的使用要求可配備3500微米-300微米的濾網，過濾器的自清洗過程由一個壓差信號、時間來啟動。
結構型式：立式、臥式、在線式。
清洗過程：
當過濾器進出口的壓差達到預設值﹙0.5bar﹚或時間設定值時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于過濾器上端蓋上的隔膜排污閥；馬達帶動過濾器濾網內的不銹鋼刷轉動，被濾網所捕捉的雜質因此被鋼刷刷下并從排污閥排出。整個清洗過程耗時約15-30秒，清洗時系統不斷流，過濾器的整個運行過程由隨機配備的一個控制箱來控制。
清洗步驟：
1.當壓差開關偵測到濾網內外的壓差達到預設值（0.5bar）時。
2.隔膜排污閥打開與大氣相通。
3.馬達驅動濾網內的鋼刷轉動。
4.隔膜排污閥關閉。
當過濾器進出口的壓差達到預設值﹙0.5bar﹚或時間設定值時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于過濾器上端蓋上的隔膜排污閥；馬達帶動過濾器濾網內的不銹鋼刷轉動，被濾網所捕捉的雜質因此被鋼刷刷下并從排污閥排出。整個清洗過程耗時約15-30秒，清洗時系統不斷流，過濾器的整個運行過程由隨機配備的一個控制箱來控制。
清洗步驟：
1.當壓差開關偵測到濾網內外的壓差達到預設值（0.5bar）時。
2.隔膜排污閥打開與大氣相通。
3.馬達驅動濾網內的鋼刷轉動。
4.隔膜排污閥關閉。
控制系統
采用工業單片PLC自動控制，全中文顯示。可根據壓差或定時控制反沖洗，并可手動、強制清洗，斷電也可清洗。現場設定過濾間隔時間、清洗時間。運行信號、清洗信號、故障信號輸出及通訊信號輸出。
采用工業單片PLC自動控制，全中文顯示。可根據壓差或定時控制反沖洗，并可手動、強制清洗，斷電也可清洗。現場設定過濾間隔時間、清洗時間。運行信號、清洗信號、故障信號輸出及通訊信號輸出。
制造材質
過濾器殼體：碳鋼噴涂環氧樹脂(根據要求可用不銹鋼)
過濾器殼體：碳鋼噴涂環氧樹脂(根據要求可用不銹鋼)
濾網：不銹鋼
清洗裝置：不銹鋼
排污閥：鑄鐵
密封圈：合成橡膠、聚四氟乙稀
清洗裝置：不銹鋼
排污閥：鑄鐵
密封圈：合成橡膠、聚四氟乙稀
標準過濾等級：
微米 | 3500 | 2500 | 1500 | 800 | 500 | 300 | 200 | 130 | 100 |
毫米 | 3.5 | 2.5 | 1.5 | 0.8 | 0.8 | 0.3 | 0.2 | 0.13 | 0.1 |
目 | 4 | 6 | 10 | 20 | 30 | 50 | 75 | 120 | 155 |
應用范圍：
1、冷卻水處理——冷卻塔、補充水系統、空調系統、直流系統水過濾，減少熱交換器內沉淀物的產生，保持其冷卻效果。
2、原水處理——可對地表河水、湖水、海水、水庫水、井水及地下水進行過濾，除去沙子、細菌、藻類、有機物等等。
3、工業循環用水過濾——在對水質有一定要求的設備如：冷卻塔、軋機、連鑄機、拋光、水泵、電磁閥、離子交換器、噴霧器、熱交換器等或供排水管路上使用，可過濾掉水中雜質，避免管路、噴嘴等零部件堵塞。
4、灌溉——尤其適用于高流量、雜質含量高的水源，農業灌溉、噴灌，公園、高爾夫球場、草皮澆灌等。
5、造紙工業——白水過濾。
6、塑料工業——產品回收冷卻水過濾。
刷式過濾器
過濾器技術性能
● 單臺流量：150-2800m3/h，更大流量可由多個單機并聯
● 最小工作壓力：0.2MPa
● 最大工作壓力：1.0-1.6MPa
● 最高工作溫度：75℃
● 過濾精度：300-3500微米。
● 控制方式：壓差、時間及手動
● 清洗時間：20-60秒
● 清洗機構轉速：14-20rpm
● 清洗壓損：0.01-0.8MPa
● 控制電壓：交流220V
● 工作電壓：三相 380V，50HZ
● 單臺流量：150-2800m3/h，更大流量可由多個單機并聯
● 最小工作壓力：0.2MPa
● 最大工作壓力：1.0-1.6MPa
● 最高工作溫度：75℃
● 過濾精度：300-3500微米。
● 控制方式：壓差、時間及手動
● 清洗時間：20-60秒
● 清洗機構轉速：14-20rpm
● 清洗壓損：0.01-0.8MPa
● 控制電壓：交流220V
● 工作電壓：三相 380V，50HZ
● 液晶顯示界面，人性化設計操作簡便
技術參數及外形尺寸
型號 | DST-ZQX150 | DST-ZQX200 | DST-ZQX250 | DST-ZQX300 | DST-ZQX350 | DST-ZQX400 | DST-ZQX450 | DST-ZQX500 | DST-ZQX600 |
管徑 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
過濾流量(m3/h) | 150 | 300 | 450 | 600 | 900 | 1200 | 1500 | 2000 | 2800 |
過濾面積(cm2) | 7500 | 7500 | 7500 | 14500 | 17500 | 21500 | 25000 | 25000 | 2600 |
排污閥DN(mm) | 50 | 50 | 50 | 50 | 80 | 80 | 80 | 80 | 80 |
一次清洗水量(L) | 150 | 150 | 200 | 200 | 350 | 350 | 350 | 350 | 350 |
電機功率(KW) | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 |
重量(Kg) | 310 | 320 | 350 | 460 | 510 | 638 | 956 | 1056 | 1243 |
刷式過濾器安裝示意圖
型號 | D(mm) | H(mm) | H1(mm) | H2(mm) | H2★(mm) | L1(mm) | L2(mm) | L(mm) |
DST-ZQX150 | 430 | 550 | 1100 | 1360 | 2000 | 400 | 360 | 800 |
DST-ZQX200 | 430 | 550 | 1100 | 1360 | 2000 | 400 | 360 | 800 |
DST-ZQX250 | 430 | 550 | 1100 | 1360 | 2000 | 400 | 360 | 800 |
DST-ZQX300 | 630 | 685 | 1360 | 1660 | 2600 | 510 | 460 | 860 |
DST-ZQX350 | 630 | 685 | 1360 | 1660 | 2600 | 510 | 460 | 860 |
DST-ZQX400 | 724 | 900 | 1380 | 1710 | 2800 | 610 | 510 | 1100 |
DST-ZQX450 | 824 | 765 | 1500 | 1850 | 2850 | 630 | 600 | 1300 |
DST-ZQX500 | 924 | 920 | 1720 | 2100 | 3000 | 650 | 660 | 1400 |
DST-ZQX600 | 1024 | 1010 | 1850 | 2300 | 3300 | 700 | 710 | 1600 |
根據安裝的穩定性,立式安裝口徑在DN150-600。
